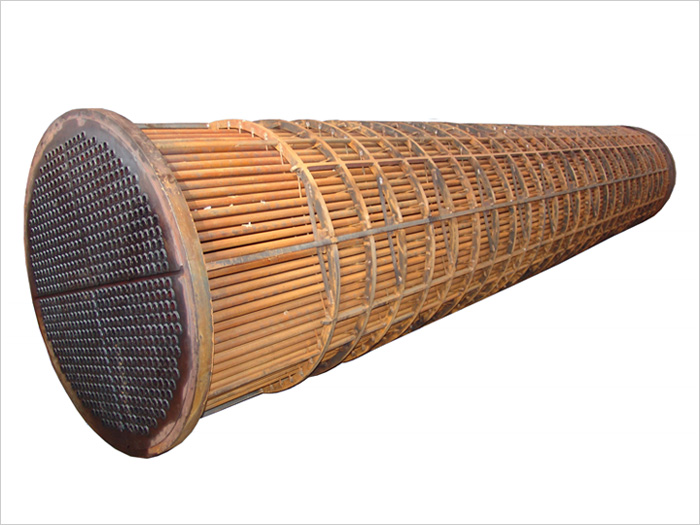

、傳熱性能好及表面溫度均勻等優(yōu)點。它不同于常用的弓形折流板換熱器
,換熱管由桿系組成的折流圈支撐
,從上下左右四個方位將管子固定
。殼體流體平行于管束的軸向流動,流動阻力很小
,一般是弓形折流板的1/7~1/9
。因而可以提高殼程流速來增加殼程的汌流程度,從而強化傳熱
。折流桿冷凝器非常適用于各種塔頂氣體冷凝過程
,尤其適用于限制壓降損失的部位
。如催化分流塔頂冷凝器。
殼體極低的阻力降
,是折流桿換熱器和冷凝器最突出的特點
。比弓形折流板換熱器可節(jié)約換熱面積30%。在單位壓降下的傳熱速率
,折流桿是弓形板的2倍左右
。
換熱管型式:光管、螺紋管
、波紋管
、螺旋波紋管、內波外螺紋管
、錐形翅片管
。
換熱管材質:10#、不銹鋼
、08Cr2AlMo
、銅、鎳
、鈦
、鋯。
